GDL多級管管道泵已經成為工業應用中常用的增壓泵之一，管道泵主要應用于暖通空調冷熱水循環，工業城市供水以及高層建筑增壓供水，對于其工作原理以及使用的要點，下面就一起來了解管道泵的工作原理和管道泵型號含義以及使用的要點，這樣就可以清楚的認識管道泵以及怎么樣使用管道泵了。

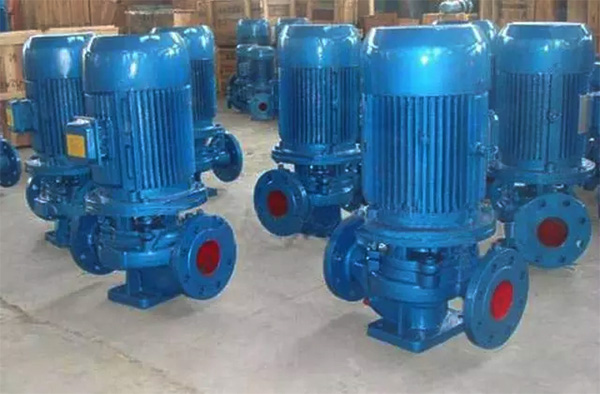

　　管道泵是單吸單級離心泵的一種，屬立式結構，因其進出口在同一直線上，且進出口口徑相同，仿似一段管道，可安裝在管道的任何位置故取名為管道泵(又名增壓泵)。

　　結構特點：為單吸單級離心泵，進出口相同并在同一直線上，和軸中心線成直交，為立式泵。

　　管道泵的零部件解析：

　　1、電機： 將電能轉化為機械能的主要部件

　　2、泵座：是泵的主體，起到支撐固定作用

　　3、葉輪：離心泵的核心部分，它轉速高、出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失

　　葉輪的分類：

　　開式葉輪：適用于輸送含有較大量懸浮物的物料，效率較低，輸送的液體壓力不高

　　半閉式葉輪：適用于輸送易沉淀或含有含有固體顆粒、纖維等懸浮物顆粒的物料，效率也較低

　　閉式葉輪：適用于輸送不含雜質的清潔液體 ，效率高

　　4、泵軸：電動機相連接，它是傳遞機械能的主要部件

　　5、機械密封：保持貼合并相對滑動而構成的防止流體泄漏的裝置

　　管道泵之所以能把水送出去是由于離心力的作用。水泵在工作前，泵體和進水管必須罐滿水形成真空狀態，當葉輪快速轉動時，葉片促使水很快旋轉，旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。原水的水在大氣壓力(或水壓)的作用下通過管網壓到了進水管內。這樣循環，就可以實現連續抽水。

　　在此值得一提的是：管道泵啟動前一定要向泵殼內充滿水以后，方可啟動，否則將造成泵體發熱，震動，出水量減少，對水泵造成損壞(簡稱“氣蝕”)造成設備事故!管道泵的種類很多，分類方法常見的有以下幾種方式：

　　按葉輪吸入方式分：立式管道泵、臥式管道泵、多級管道泵以及熱水管道泵等等。

　　按葉輪結構分：敞開式葉輪離心泵半開式葉輪離心泵 封閉式葉輪離心泵。

　　按工作壓力分：低壓離心泵 中壓離心泵 高壓離心泵 立式離心泵。

　　管道泵的型號大致可以分為以下幾種型號：

　　1、ISG型立式單級管道離心泵說明及意義：

　　ISG 50 160 (I) A(B)

　　ISG是ISG單級單吸管道離心泵

　　50 是泵進、出口公稱直徑(mm)

　　160是葉輪名義外徑(mm)

　　(I) 是流量分類

　　A(B)是葉輪經次切割

　　ISG單級單吸管道離心泵

　　2、YG型立式管道離心油泵說明及意義：

　　YG 40 –250(I)A (B)

　　YG——立式單級單吸防爆油泵

　　40——泵進出口直徑50mm

　　250——葉輪名義外徑160mm

　　(I)——流量分類

　　A——葉輪經次切割

　　(B)——葉輪經第二次切

　　3、IRG型熱水管道離心泵說明及意義：

　　IRG50 160 (I)A(B)

　　IRG-泵類型

　　50-泵進出口直徑(mm)

　　160-葉輪名義外徑(mm)

　　I-流量分類

　　A(B)-葉輪經過次切割

　　4、ISW型臥式管道離心泵說明及意義：

　　ISW80-125

　　ISW：單級單吸臥式直聯離心泵

　　80:泵進、出口公稱直徑

　　160：葉輪名義直徑

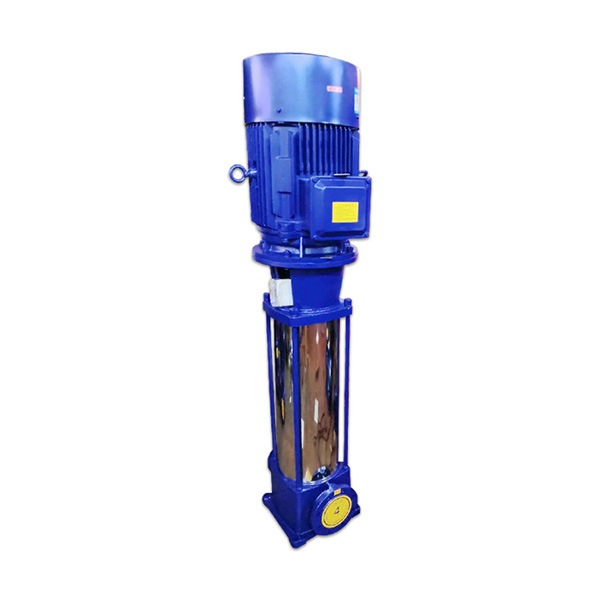

　　5、GDL型立式多級管道泵說明及意義：

　　50GDL-18-15×6

　　50-進出水口直徑(毫米)

　　18-設計點流量(m?/h)

　　15-單級揚程(米)

　　6-泵的級數

　　管道泵型號選擇依據，應根據工藝流程，給排水要求，從五個方面加以考慮，即液體輸送量、裝置揚程、液體性質、管路布置以及操作運轉條件等。

　　1.流量是選泵的重要性能數據之一，它直接關系到整個裝置的的生產能力和輸送能力。如設計院工藝設計中能算出泵正常、小、大三種流量。

　　2.裝置系統所需的揚程或壓力是選擇管道泵的又一重要性能數據，一般要用放大5%—10%余量后揚程來選型。

　　3.液體性質，包括液體介質名稱，物理性質，化學性質和其它性質，物理性質有溫度c密度d，粘度u，介質中固體顆粒直徑和氣體的含量等，這涉及到系統的揚程，有效氣蝕余量計算和合適泵的類型：化學性質，主要指液體介質的化學腐蝕性，是選用泵材料和選用那一種軸封型式的重要依據。

　　4.裝置系統的管路布置條件指的是送液高度送液距離送液走向，管道規格及其長度、材料、管件規格、數量等，以便進行系梳揚程計算和汽蝕余量的校核。

　　總之，管道泵在選型時候一定要注意，不一定是越貴越好，要選擇合適的。
