管道多級離心泵產品概述、構造圖、裝配、拆卸、裝置及故障與消除

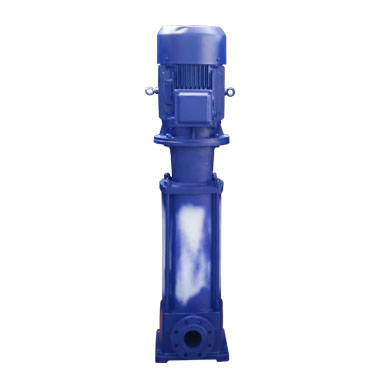

　　一、管道多級離心泵產品概述：

　　管道多級離心泵殼中開之離心泵，供抽送凈水或物理化學性質相似于水的其它液體之用。被輸送液體溫度不得高于80℃。實用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。

　　二、管道多級離心泵構造圖：

　　本型泵的吸進口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢驗時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針方向旋轉。如依據用戶特別訂貨須要也可改為順吋針旋轉。

　　本型泵的重要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的資料為優質碳素鋼外，其馀多為鑄鐵制成。

　　泵體與泵蓋形成葉輪的工作室，在進出水法蘭上制有裝置真空表跟壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。

　　葉輪經由靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向地位能夠通過軸套螺母進行調劑，葉輪的軸向力應用其葉片的對稱安排到達均衡，可能還有一些剩馀軸向力則同軸真個軸承蒙受。

　　泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。

　　水泵通過聯軸器由電動機直接傳動。

　　軸封為軟填料密封，為了冷卻光滑密封腔和避免空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。

　　四、管道多級離心泵裝配、拆卸、安裝

　　裝配與拆卸

　　1、裝配轉子部件：順次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，而后裝上聯軸器。

　　2、將轉子部件裝在泵體上，調整葉輪的軸向位暈到兩側雙吸密封環的旁邊加以固定，將軸承體壓蓋同固定螺釘緊固。

　　3、裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，最后裝上墳料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發燒，消耗功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效力下降。

　　裝配實現后，用手動彈泵軸，不擦碰景象，轉動比擬輕滑均勻即可，拆卸可按上述裝配順序相反地進行。

　　安裝

　　1、檢査水泵和電動機應無損壞。

　　2、水泵的安裝高度，加上吸入管路的水力喪失，及其速度能，不得大于樣本規定的容許吸上真空高度值?；A尺寸應合乎泵機組的安裝尺寸。

　　3、安裝次序：

　?、賹⑺梅旁诼裼械啬_螺栓的混凝土基本上，用調整其間的楔型墊塊的方式校正程度，并恰當擰緊地腳螺栓，以防走動。

　　②在基礎與泵底腳之后灌注混凝土。

　?、鄞炷粮晒毯?，擰緊地腳螺栓，并從新檢査水泵的水平度。

　?、苄Ｕ妱訖C軸與水泵軸的同心度。使兩軸成始終線，在兩軸器外圓上的同軸度允差為0.1mm，端面空隙沿圓周的不平均度允差0.3mm(在聯接進出水管路及試運行后再分辨校核一遍，仍應符臺上述請求)。

　?、菰跈z査電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。

　　4、進出水管路應另設支架支持，不得籍泵本體支承。

　　5、水泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，必需保證嚴厲的不漏氣，并且在安裝上應無窩存空氣的可能。

　　6、如水泵安裝在進水水位以上吋，為了灌泵起動，個別可裝底閥。也可采取真空引水的辦法。

　　7、水泵與出水管路之后，普通需裝閘閥和止回閥(揚程小于20米的可不必)，止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。

　　安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝準則與要求，和不配帶公共底座的機組雷同。

　　五、管道多級離心泵起動、停滯和運行

　　1、起動與停止：

　　①起動前，滾動泵的轉子，應當輕滑均勻。

　?、陉P閉出水閘閥，向泵內注不(如無底閥則用真空泵抽空引水)要保障泵內充斥水.無空氣窩存。

　　③假如泵上裝有真空表或壓力表.要封閉其與泵相銜接的旋基再起動電動機.待轉速正常后再打開;然后逐步打開出水閘閥，如流置過大，可以適當地關小閘閥進行調節;反之流量過小時.將閘閥開大。

　?、芫鶆虻財Q緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出.同時注意填料腔處的溫升。

　?、莓斖Ｖ顾眠\轉時.要先關閉真空表及壓力表的旋塞和出水管路上的閘閥.然后關閉電動機的電源.如

　　所處環境的溫度較低時，則應將泵體下部的四方螺塞翻開.去掉?水.免得凍裂。⑥長期結束應用時.應拆開水泵將另件上的水擦干.在加工名義涂上防銹油保存好。

　　2、運轉：

　?、偎幂S承最高溫度不應超過75°C。

　　②潤滑軸承用的鈣基黃油的數目以占軸承體空間的1/3?1/2為宜。

　　③填料磨損吋可適當壓緊填料壓蓋.若磨損過多應加以更換。

　?、馨雌阼迻吮囕S器部件.留神電機軸承溫升。

　?、葸\行進程中.如發明矂聲或其余不畸形的聲音時，應即時泊車.檢査其起因.加以打消。

　　⑥不得任意提高水泵的轉速.但可以降低轉速使用.如本型泵額定轉速為n流量為Q，揚程為H.軸功率為N，降低轉速為n1.降速后流量.揚程.軸功率分離為Q1、H1和N1.其彼此關聯.可用下列公式迸行換算：

　　Q1=(n1/n)QH1=(n1/n)2HN1=(n1/n)3N

　　六、管道多級離心泵故障與消除

　　故障原因排除方法

　　泵不吸水，壓力表及真空表的指針激烈跳動。

　　1.注入的水不夠;

　　2.管路或儀表漏氣。

　　1.再往泵內灌水;

　　2.擰緊梗塞漏氣處。

　　泵不吸水，真空表顯示高度真空。

　　1、底閥沒打開或已淤塞;

　　2、吸水管路的阻力太大;

　　3、吸水高度太高。

　　1、校訂或更換底閥;

　　2、清洗或更換吸水管路;

　　3、降低吸水高度。

　　泵不出水壓力表顯示有壓力。

　　1、出水管路阻力太大;

　　2、旋轉方向錯誤;

　　3、葉輪擁塞;

　　4、轉速不夠。

　　1、檢査或縮短出水管路;

　　2、改正電念頭的旋轉方向;

　　3、清洗葉輪;

　　4、進步轉速。

　　流量不足或揚程太低。

　　1、葉輪或逬出水管路梗阻;

　　2、雙吸密封環磨損過多，或葉輪損壞;

　　3、轉速低于劃定值。

　　1、蕩滌葉輪或管路;

　　2、更換破壞的另件;

　　3、調正至額外轉速。
