GDL立式多級管道泵結構

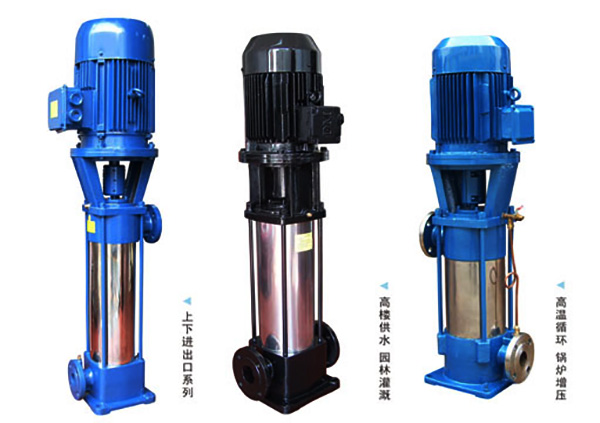

GDL立式多級管道泵系列產品展示

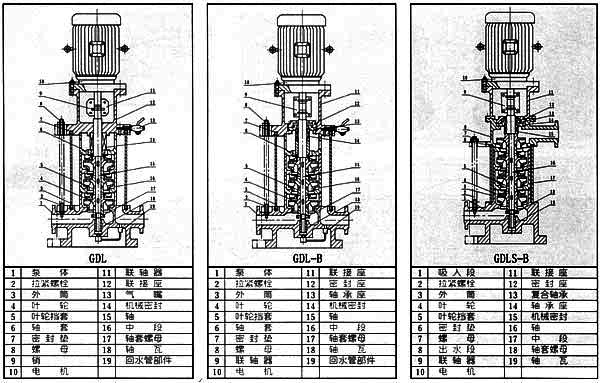

GDL立式多級管道泵結構圖

　　這里的管道式便指的是我們常說的管道泵。不難看出，管道泵是一種特殊的離心泵。行業是這樣定義管道泵：管道泵是指進出水口位于同一直線上的離心泵。即外形看似一段管道，可以像管道一樣直接裝在管路上對液體增壓。從泵體結構上講基本沒有太大的差別，管道泵多以單級泵為主，有些特殊要求的管道增壓泵用的是多級泵，多數就是普通的管道泵。 管道增壓泵實際就是流體在管道中的一個加油站，當管線敷設很長，管道內流體的流速不足以克服管道的阻力時就要增加一個增壓泵，將管道內流體的壓強增加，以使輸送到更遠的地方。

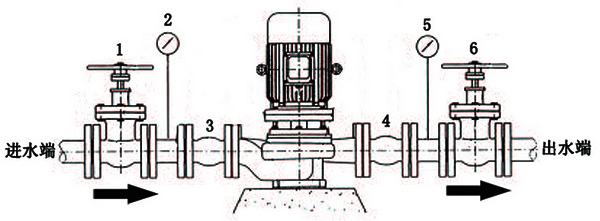

GDL立式多級管道泵安裝示意結構圖

　　GDL立式多級管道泵概述

　　多級管道泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點，并可根據揚程與流量需要并串聯使用。

　　多級管道泵屬于離心泵的其中一種，泵在結構上采用了立式、分段形式，使多級管道泵運轉安全、平穩、壽命長、占地面積小且維修方便。多級管道泵采用了高效節能的優秀水力模型,因此具有效率高,性能范圍廣等優點,能更好地滿足用戶的使用要求。

　　GDL立式多級管道泵的特點：

　　1、多級管道泵采用優良的水力模型和先進的制造工藝，大大提高了泵的性能及使用壽命。

　　2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，提高了泵運行的可靠性及輸送介質的溫度。

　　3、泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。

　　4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。

　　5、過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。

　　6、采用標準電機，用戶可方便地根據需要配備電機。

　　7、可根據用戶的需要配備智能保護器，對泵干轉、缺相、過載等進行有效的保護。

　　GDL立式多級管道泵主要用途

　　1．多級管道泵適用于高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離輸水、空調、制冷沖洗、浴室等冷；暖水循環加壓。使用溫度80℃以下。

　　2．多級管道泵適用于采暖、鍋爐等行業的高溫熱水增壓循環。使用溫度150℃以下。

　　3．多級管道泵適用于輸送食品、制藥、造酒、化工等行業的工藝流程中腐蝕性介質，使用溫度80℃以下。

　　4．多級管道泵適用于輸送無腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、II B級，溫度組別為 T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。

　　5．多級管道泵適用于輸送化工、制藥、石油、食品、國防等工業腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、IIB級，溫度組別為T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度150℃以下。
